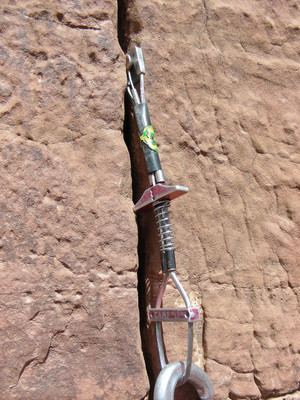

    Ball-nuts - Bon placement
    Ball-nuts - Bon placement
    Ball-nuts - Placement marginal
    Ball-nuts - Placement marginal

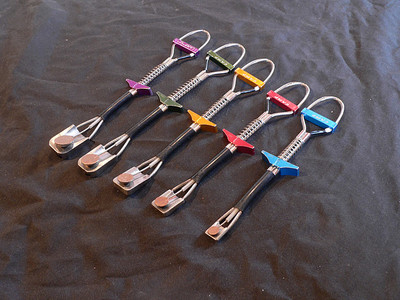

    BallNuts
    BallNuts
    Camalot - Black Diamond
    Camalot - Black Diamond
    Camalot et 1 WC
    Camalot et 1 WC
    Camalot
    Camalot
    Celui là, il fallait bien le placer pour qu'il tienne... mais il tenait!
    Celui là, il fallait bien le placer pour qu'il tie…

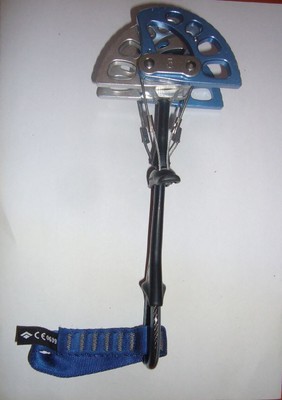

    Coinceur BD Camalot .5
    Coinceur BD Camalot .5
    Coinceurs mécaniques - Un camalot #3 dans une fissure verticale
    Coinceurs mécaniques - Un camalot #3 dans une fiss…
    Coinceurs mécaniques - Un camalot #3 dans une fissure
    Coinceurs mécaniques - Un camalot #3 dans une fiss…
    Double-axe
    Double-axe
    détail sur ce relais. rmq: les ball-nuts, une arme redoutable !!
    détail sur ce relais. rmq: les ball-nuts, une arme…
    Friend double-axe
    Friend double-axe
    Helium Friend Wild country
    Helium Friend Wild country

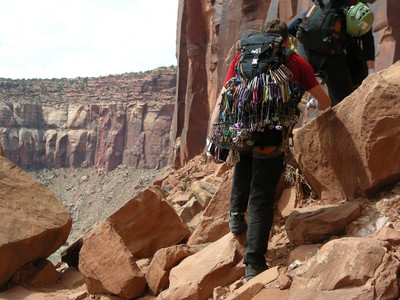

    Indian Creek - le matériel !
    Indian Creek - le matériel !
    Indian Creek - Verrous de pieds et doigts > mains > poings > off-width au départ d'une fissure non nommée à droite de Mr. Peanut.
    Indian Creek - Verrous de pieds et doigts > mains …
    Le premier relais 100% TA de Roberto
    Le premier relais 100% TA de Roberto
    Maxcam - Trango
    Maxcam - Trango

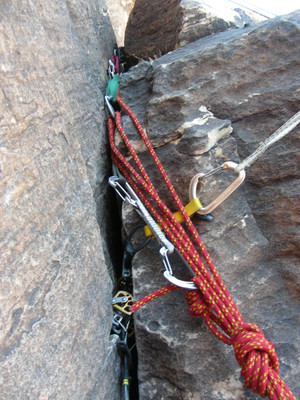

    Relais sur friends - du monde à R3 de Frogland (Red Rocks)
    Relais sur friends - du monde à R3 de Frogland (Re…

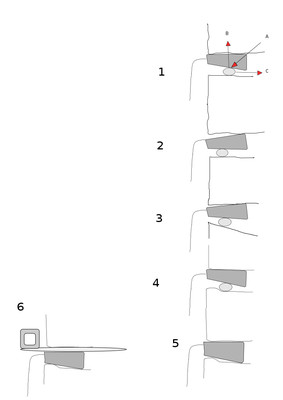

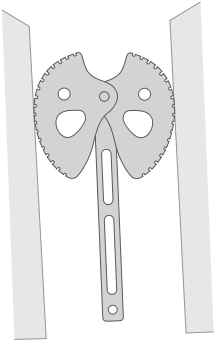

    Représentation schématique d'un coinceur à cames
    Représentation schématique d'un coinceur à cames
    Un Camalot #6 dans une fissure
    Un Camalot #6 dans une fissure

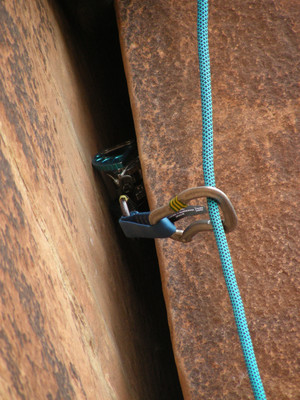

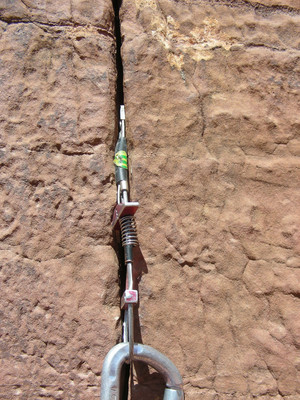

    Un coinceur mécanique à cames dans une fissure verticale
    Un coinceur mécanique à cames dans une fissure ver…
    Un grimpeur portant une collection variée de coinceurs mécaniques
    Un grimpeur portant une collection variée de coinc…
    Un tri-cam #4 de Metolius
    Un tri-cam #4 de Metolius

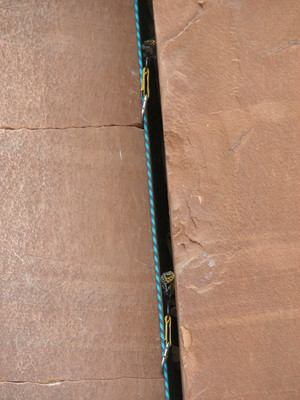

    Une fissure à (petites) mains - camalots #2
    Une fissure à (petites) mains - camalots #2
    usage_ballnut
    usage_ballnut

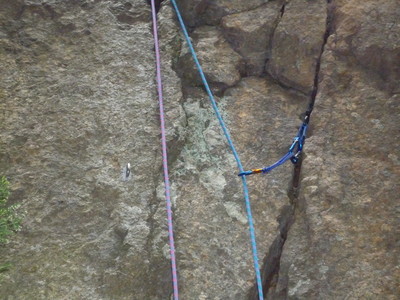

    Version spitée Vs Version Trad - pourquoi mettre des broches là où les protections amovibles fonctionnent du tonnerre ?
    Version spitée Vs Version Trad - pourquoi mettre d…

    Ils se mettent vite, s’enlèvent vite et n’abîment pas le rocher. Ils tiennent même dans les fissures parfaitement parallèles. Ce sont les coinceurs à cames. Avec d'autres systèmes moins connus tels que les tri-cams ou les ball-nuts, les coinceurs à cames font l'orgueil et la joie des grimpeurs qui protègent eux-mêmes leurs ascensions. Un article spécifique compare la taille des principaux modèles de coinceurs mécaniques vendus en Europe.

    Cet article est une ébauche, n'hésitez pas à le compléter, à l'améliorer et à rajouter des photos de vos coinceurs en situation !

    • Différents types de coinceurs
      • Les tiges (axes de traction)
      • Les axes de rotation des cames
    • Coinceur à double tige: DMM 4CU
    • Coinceur monotige double axe: BD camalot
    • Coinceur monotige double axe: DMM Dragon
    • Coinceur monotige axe unique: WC Helium

    Différents types de coinceurs

    Les tiges (axes de traction)

    Elles peuvent être rigides ou souples.

    Coinceurs à tige souple

    Ils peuvent être placés dans des fissures horizontales.
    La souplesse provient d'un câble en acier

    269240

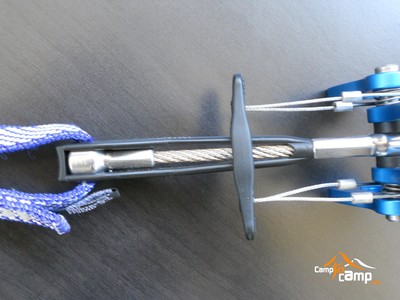

    Bel exemple de friend à axe souple
    Bel exemple de friend à axe souple
    Coinceurs à tige rigide

    La rigidité provient du fait que cet axe est formé d'une seule barre métallique

    Les axes de rotation des cames

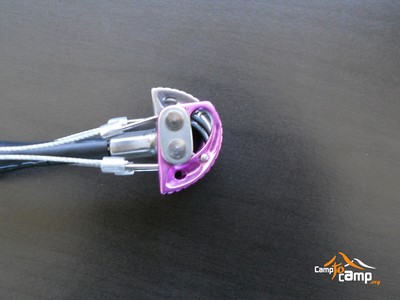

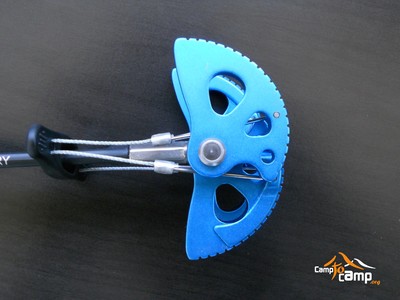

    Axe simple

    C'est l'axe de rotation le plus commun.

    269239
    Axe double

    Cette forme permet une plus grande plage d'utilisation des coinceurs, et empêche le retournement des cames. Pour l'instant, seuls Black Diamond et DMM fabriquent des friends double axe.

    269237
    269238
    Quelques modèles actuels

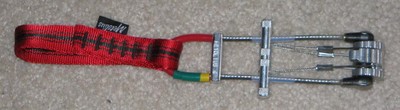

    Coinceur à double tige: DMM 4CU

    4 CU - DMM
    4 CU - DMM

    Il existe un coinceur de conception relativement ancienne à deux tiges, tel que le DMM 4 CU. Il est léger, résistant et comporte une grande sangle dyneema très commode. Par ailleurs, ce coinceur fait partie des meilleurs rapport qualité/prix sur le marché européen. Toutefois, à cause de sa double tige, il est plus rigide, travaille moins bien dans le sens de la chute: il est donc nécessaire de le placer au mieux.
    La gamme comporte 8 tailles du 0.5 (13-19 mm) au 4 (64-100 mm).
    Les tri-cam de Metolius sont de conception similaire, mais sont munis d'une sangle courte.

    Coinceur monotige double axe: BD camalot

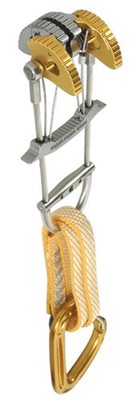

    Camalot - Black Diamond
    Camalot - Black Diamond

    Ces coinceurs sont une référence dans le monde de la grimpe: comportant un double axe, il offre une grande amplitude et une grande stabilité; il est solide, facile à manipuler grâce au "thumb loop", à placer et à récupérer. Enfin, comportant une tige unique souple, il travaille bien dans le sens de la chute. Au reste, il est muni d'une sangle courte et large.
    La gamme comporte 10 tailles du 0.3 (12-16 mm) au 6 (114-194.5).
    Pour l'heure, le plus gros inconvénient de ce coinceur est son prix très élevé en Europe.

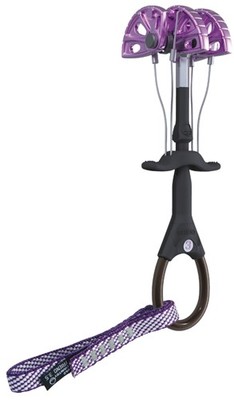

    Coinceur monotige double axe: DMM Dragon

    Dragon Cam no 1 - DMM
    Dragon Cam n<sup>o</sup> 1 - DMM

    Sortis en 2010, ils sont censés concurrencer les camalots.
    Ils comportent également un double axe mais n'ont pas de thumb loop. En revanche, ils comportent une grande sangle dyneema qu'on peut utiliser doublée ou non. En 2010, certains modèles ont connu des problèmes de fabrication, mais d'après DMM, ces problèmes sont résolus depuis mars 2011. La gamme comprend seulement six tailles du 1 (20-33 mm) au 6 (68-114 mm).
    Pour l'heure, ils semblent donner toute satisfaction.
    En 2012, deux nouvelles tailles sont sorties : 00 bleu (13-22 mm) et 0 gris (16-27 mm)

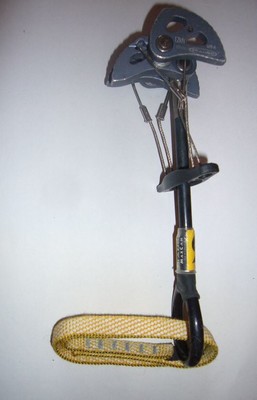

    Coinceur monotige axe unique: WC Helium

    Helium Friend - Wild country
    Helium Friend - Wild country

    WC, l'inventeur du coinceur mécanique, vient de renouveler sa gamme avec l'Hélium (2011): comme son prédécesseur, le Technical friend, il est monotige et mono-axe mais il a adopté le thumb loop qui permet une manipulation plus aisée. Par ailleurs, il comporte une sangle dyneema assez courte.
    La gamme comprend 9 tailles du 0 (14-22.5) au 4 (63-102).
    Pour l'heure ce coinceur réputé très résistant donne satisfaction et est d'un très bon rapport qualité /prix.

    Un Camalot #6 dans une fissure Celui là, il fallait bien le placer pour qu'il tienne... mais il tenait! Le premier relais 100% TA de Roberto Coinceur BD Camalot .5 détail sur ce relais. rmq: les ball-nuts, une arme redoutable !! Version spitée Vs Version Trad - pourquoi mettre des broches là où les protections amovibles fonctionnent du tonnerre ? Friend double-axe Double-axe Axe simple Axe souple Coinceurs mécaniques - Un camalot #3 dans une fissure Coinceurs mécaniques - Un camalot #3 dans une fissure verticale Indian Creek - Verrous de pieds et doigts > mains > poings > off-width au départ d'une fissure non nommée à droite de Mr. Peanut. Une fissure à (petites) mains - camalots #2 Ball-nuts - Placement marginal Ball-nuts - Bon placement Indian Creek - le matériel ! Relais sur friends - du monde à R3 de Frogland (Red Rocks) Camalot et 1 WC Helium Friend Wild country 4 CU DMM Un tri-cam #4 de Metolius usage_ballnut Un grimpeur portant une collection variée de coinceurs mécaniques Représentation schématique d'un coinceur à cames Un coinceur mécanique à cames dans une fissure verticale Maxcam - Trango Camalot - Black Diamond BallNuts Camalot
