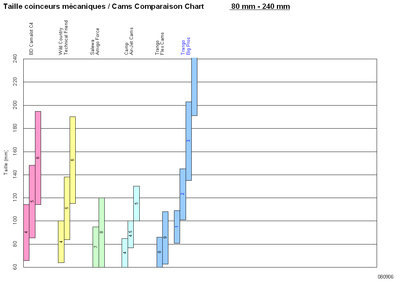

    Taille coinceurs mécaniques / Cams Comparaison Chart             80 mm - 240 mm
    Taille coinceurs mécaniques / Cams Comparaison Cha…
    Taille coinceurs mécaniques : 0 - 30 mm
    Taille coinceurs mécaniques : 0 - 30 mm

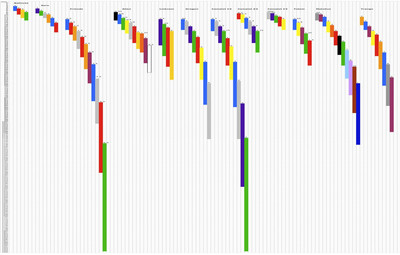

    Tailles et code couleurs des coinceurs mecaniques
    Tailles et code couleurs des coinceurs mecaniques

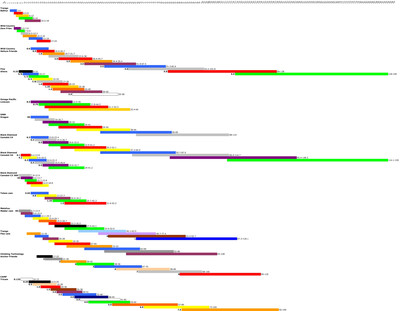

    Tailles et couleurs des principales gammes de coinceurs a cames
    Tailles et couleurs des principales gammes de coin…
    • Amplitude d’ouverture pratique
    • Largeur de la tête
    • Coinceur mécaniques grandes amplitudes
    • Tailles et code couleurs des différentes gammes de coinceurs mécaniques
    • Estimation de la taille requise
    • Graphiques de comparaison des tailles

    Cette compilation des tailles des coinceurs mécaniques est réalisée à partir des donnés théoriques fabricants. Il est possible qu’il y a ait des erreurs (amplitude assez faible du Salewa #7). Les 3CU et 4CU de DMM ne sont pas indiqués, car leur taille est similaire aux Technical Friends de Wild Country.

    Amplitude d’ouverture pratique

    Les données théoriques des fabricants ne sont que des mesures de l’amplitude maximum du coinceur mécanique. À moins d’accepter d’en coincer un définitivement ou qu’il se déloge à la moindre sollicitation, il est préférable de prendre en compte une amplitude d’ouverture pratique assurant un bon fonctionnement du coinceur mécanique. Il est difficile d’évaluer ces valeurs pratiques qui vont dépendre de chaque type de coinceur. Un numéro de Climbing considérait :

    • minimum pratique = largeur minimum théorique + 10 % de l’amplitude
    • maximum pratique = largeur minimum théorique + 60 % de l’amplitude

    Pour exemple, voici les données proposées par un fabricant concernant les valeurs d'ouverture mini et max des modèles de sa gamme ainsi que les plages d'utilisation : http://www.metoliusclimbing.com/cam-range.html

    Largeur de la tête

    Cette valeur essentielle pour les petits coinceurs mécaniques n’est pas toujours fournie par les fabricants. À vous de faire les mesures et pourquoi pas les poster sur c2c.

    Coinceur mécaniques grandes amplitudes

    Les Trango Max Cams, Metolius Supercam, Omega Pacific Link Cam ont une grande amplitude mais sont relativement récents. À vous de voir.

    Tailles et code couleurs des différentes gammes de coinceurs mécaniques

    Les valeurs retenues sont celles des fabricants arrondies au mm près supérieur pour la dimension minimale et inférieur pour la dimension maximale.
    Les graphiques ci-dessous sont réalisés sous Excel puis un export dans open-office dessin pour générer les images jpg. Je tiens les sources à disposition des personnes souhaitant compléter ces graphiques.

    Estimation de la taille requise

    Un article plutôt bien fait pour ceux qui maitrisent l'anglais. Une bonne idée présentée dans cet article est d'estimer la taille des coinceurs à partir de celle des appendices humains : doigt, pouce, main, poing, etc.

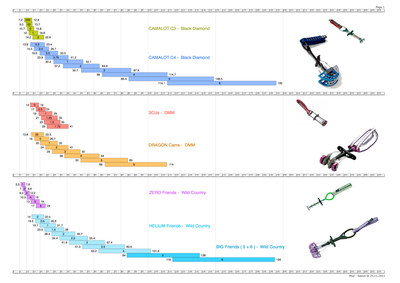

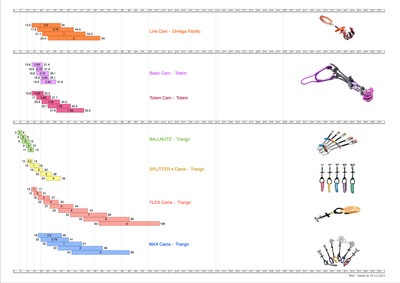

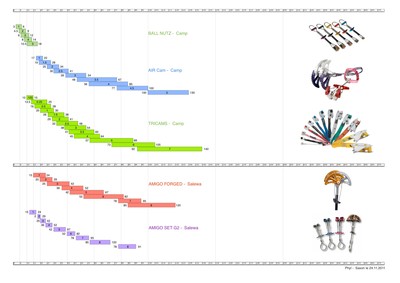

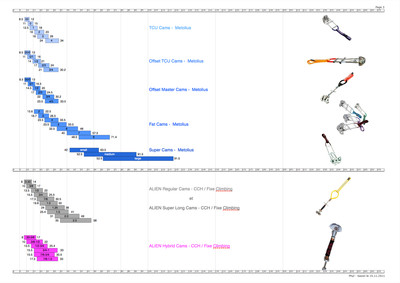

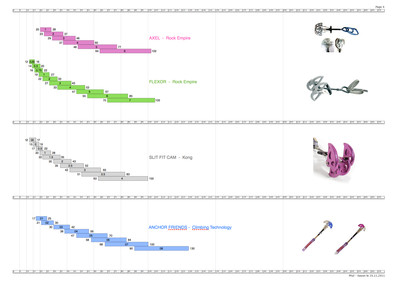

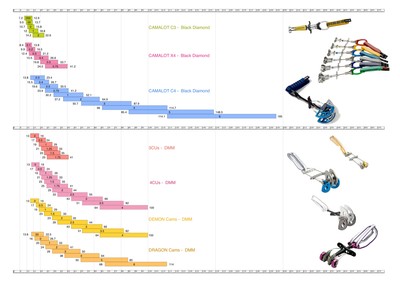

    Graphiques de comparaison des tailles

    311554
    312009
    313198
    312011
    312012
    312015
    343374
    138516
    138517
    138518
    573230

    Pour compléter les graphiques de @crux

    [Camalot C4] (https://www.blackdiamondequipment.com/fr_CA/product/camalot-c4/)

    #0.3 (bleu) | 13.8 - 23.4 mm (69,8g)
    #0.4 (gris) | 15.5 - 26.7 mm (77.5g)
    #0.5 (rose) | 19.6 - 33.5 mm (93g)
    #0.75 (vert) | 23.9 - 41.2 mm (107.5g)
    #1 (rouge) | 30.2 - 52.1 mm (123.9g)
    #2 (jaune) | 37.2 - 64.9 mm (140.3g)
    #3 (bleu) | 50.7 - 87.9 mm (181.1g)
    #4 (gris) | 66.0 - 114.7 mm (257.8g)
    #5 (violet) | 85.4 - 148.5 mm (348.1g)
    #6 (vert) 114.1 - 195.0 mm (529.9g)
    #7 (rouge) 150 - 253.5 mm mm (710g)
    #8 (jaune) | 193 - 321 mm (529.9g)

    Camalot Z4 Black Diamond

    #0 | 7.5 - 11.8 mm
    #0.1 | 8.8 - 13.8 mm
    #0.2 | 10.4 - 16.3 mm
    #0.3 | 12.4 - 22.6 mm
    #0.4 | 15.3 - 27.7 mm
    #0.5 |18.8 - 33.9 mm
    #0.75|23.1 - 42.1 mm

    DMM Dragonfly
    #1 | 7.8 - 11 mm
    #2 | 8.7 - 12.9 mm
    #3 | 10.2 - 15.2 mm
    #4 | 12.1 - 17.9 mm
    #5 | 15.1 - 22.5 mm
    #6 | 19 - 28.3 mm

    TOTEM Assymetrique
    # 0.6 | 13.6 - 17.4 mm
    # 0.7 | 16.6 - 21.4 mm
    # 0.85| 19.9 - 26.1 mm

    [TOTEM CAM] (https://www.totemmt.com/fr/produit/totem-cam/)
    # 0.50 (noire) | 11.7-18.9mm (69g)
    # 0.65 (bleu) | 13.8-22.5mm (75g)
    # 0.80 (jaune) | 17-27.7mm (83g)
    # 1.00 (violet) | 20.9-34.2mm (95g)
    # 1.25 (vert) | 25.7-42.3mm (109g)
    # 1.50 (rouge) | 31.6-52.2mm (132g)
    # 1.80 (orange) | 39.7-64.2mm (144g)

    Alien Révolution Hybrid
    Pas de parapluie autorisé. Travail de 50 à 90% de fermeture.
    #1/3 - 3/8 | 9.3 - 14 | 10.8 - 16.1 | 11.65 (position optimale)
    #3/8 - 1/2 | 10.8 - 16.1 | 13.8 - 20.8 | 13.45
    #1/2 - 3/4 | 13.8 - 20.8 | 15.9 - 25.4 | 17.3
    #3/4 - 7/8 | 15.9 - 25.4 | 15.9 - 27.4 | 20.65
    #3/4 - 1 | 15.9 - 25.4 | 15.9 - 33.3 | 22.75
    #7/8 - 1 | 18.1 - 27.4 | 18.1 - 33.3 | 26.65

    Alien Révolution (normal)
    Pas de parapluie autorisé. Travail de 50 à 90% de fermeture.
    #1/3| 9.3 - 14 | 11.65 (position optimale)
    #3/8| 10.8 - 16.1 | 13.45
    #1/2| 13.8 - 20.8 | 17.3
    #3/4| 16.1 - 25.7 | 20.65
    #7/8| 18.6 - 28 | 22.75
    # 1 | 20.3 - 33.4 | 26.65

    Celui là, il fallait bien le placer pour qu'il tienne... mais il tenait! Taille coinceurs mécaniques / Cams Comparaison Chart             30 mm - 90 mm Taille coinceurs mécaniques / Cams Comparaison Chart             80 mm - 240 mm friends_measures01 friends_measures01 friends_measures03 friends_measures04 friends_measures05 friends_measures02 friends_measures06 Tailles et code couleurs des coinceurs mecaniques Taille coinceurs mécaniques : 0 - 30 mm Tailles et couleurs des principales gammes de coinceurs a cames

    Commentaires

    Avatar
    xabier il y a 17 ans

    Zut, tu m’as grillé!

    J’étais en train de préparer le même article. Bon plutôt j’avais fais une graphique similaire et je voulais le mettre à jour pour le publier sur c2c. Mais j’ai trop de boulot en ce moment.

    J’aime bien comment tu l’as fait, ça m’intéresse cette méthode pour faire le dessin directement avec excel. J’avais fait ça avec illustrator en mettant les coordonnées de chaque rectangle :rolleyes:

    J’ai les données pour cch-aliens et le poids, couleur et largeur de la majorité des marques en excel si tu veux compléter tes données.

    Beau travail, merci!

    xabier

    Avatar
    Lucio il y a 17 ans

    A noter que les utilisateurs de facebook peuvent utiliser le Rack Simulator pour déceler les points faibles de leur jeu de coinceurs (tailles manquantes).

    Avatar
    Soren il y a 5 ans

    Moi j’aimerais bien un récapitulatif ou tableau montrant quels modèles de friends font parapluie. Ou comment deviner (logique technique). Parce qu’avec plusieurs modèles/marques au baudrier…
