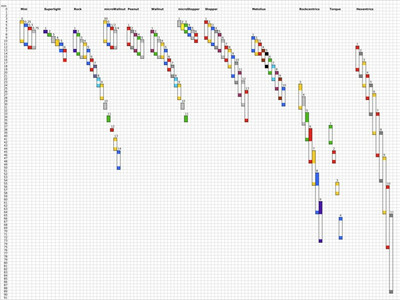

    Correspondance tailles et couleurs des differentes gammes
    Correspondance tailles et couleurs des differentes…
    câble boucle
    câble boucle
    Droit
    Droit

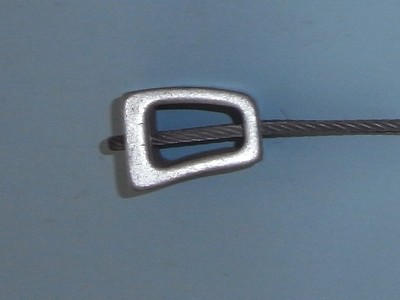

    Encoche
    Encoche
    Excentriques
    Excentriques
    Excentriques
    Excentriques
    Excentriques
    Excentriques
    Excentriques
    Excentriques
    Excentriques
    Excentriques
    Excentriques
    Excentriques
    Il est pas beau ce WC rock ?
    Il est pas beau ce WC rock ?

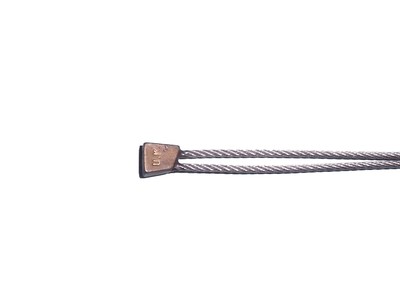

    Laiton
    Laiton
    Offset
    Offset

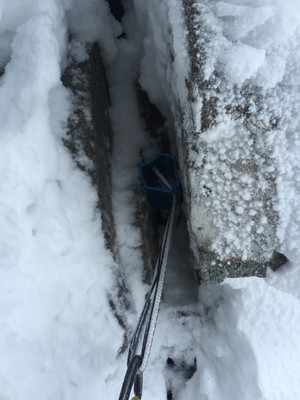

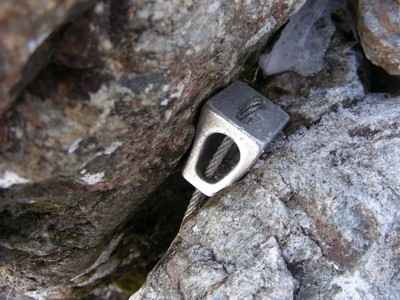

    placement d'un Hexentric
    placement d'un Hexentric

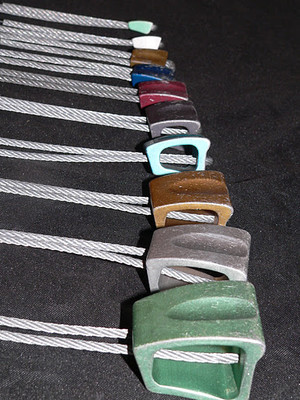

    Superlight Rocks de Wild Country
    Superlight Rocks de Wild Country
    Taille des coinceurs
    Taille des coinceurs
    Tricam - Camp
    Tricam - Camp
    Tricam - Camp
    Tricam - Camp
    Tricam - Camp
    Tricam - Camp

    Ils se mettent vite, s’enlèvent vite et n’abîment pas le rocher. Ils sont quatre fois moins chers et deux fois plus légers que les friends. Leur efficacité dépend bien évidemment du terrain. Mais ils sont plus efficaces que les friends dans les fissures irrégulières.
    Un effet de mode, « Big is nice » ou « si c’est cher, c’est bien », conduit des grimpeurs néophytes à privilégier les friends en faisant le bonheur des fabricants au détriment de leur portefeuille. Il suffira de voir ses friends bouger dans une fissure irrégulière pour regretter un bon vieux coinceur correctement verrouillé, notamment en calcaire. Il suffira également de redescendre en équipant une ligne de rappel pour apprécier le faible coût des coinceurs.

    • Forme
      • Nut, Stopper, bicoin ou câblé
      • Excentriques
      • Tricam
    • Matière
      • Aluminium
      • Autres Alliages
    • Liaison avec le mousqueton
      • Câble
      • Anneau cousu
      • Anneau confectionné
    • Couleur
    • Taille
      • Très petites tailles
      • Petites tailles et taille moyennes
      • Grandes tailles
    • Correspondance des tailles et couleurs entre fabricants
    • Facilité de placement et d’enlèvement
    • Résistance
    • Précautions d'utilisation
    • Quels coinceurs prendre ?
    • Les fabricants
    • Liens

    Forme

    Il existe quasiment autant de formes qu’il y a de fabricants. Aucune forme n’est vraiment meilleure qu’une autre. Une forme spécifique est simplement mieux adaptée à un usage spécifique (rocher, type de fissure, couplage etc).
    Néanmoins, il est possible de distinguer plusieurs formes.

    320358

    Nut, Stopper, bicoin ou câblé

    Les anglo-saxons utilisent le terme Nut. Le terme générique « stopper » provient des stopper Nuts de Black Diamond. En français, les termes bicoins ou câblés sont utilisés pour désigner ce type de coinceur. Ces termes illustrent les caractéristiques de ces coinceurs :

    • Un coin en métal, généralement de forme biseautée avec 2 faces venant se coincer dans un resserrement de la fissure. Ces coinceurs ne peuvent pas être posés dans les fissures à bords parallèles.
    • Montés sur un câble métallique. Certains coinceurs excentriques (voir ci-dessous) sont également équipés de câble mais ne sont pas désignés par le terme «câblés ».

    On peut définir 3 designs de base pour les bicoins :

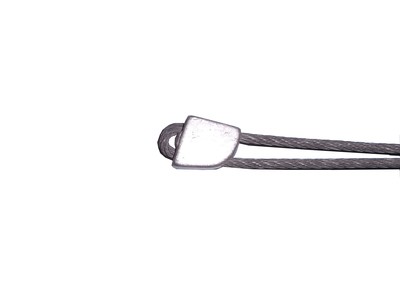

    • Droit. Les 2 faces du bicoin sont droites. C’est la forme de base efficace dans un resserrement de la fissure.
      231433
    • Arrondi. Utilisé sur la plupart des coinceurs, les faces arrondies permettent une triangulation des forces (2 points de contact sur la face concave et 1 point de contact sur la face convexe) et donc une meilleure stabilité du coinceur. Le design peut être plus ou moins « structuré/travaillé » afin d'améliorer l'accroche dans les irrégularités du rocher : les DMM Wallnuts ont une entaille dans la face convexe pour améliorer l'accroche.
    231426
    231424
    • Offset ou évasée de forme trapézoïdale. Ils sont utilisés pour les fissures évasées et donc dans les marques des pitons (trous provenant des pitonnages/dépitonnages successifs.
    231423

    La plupart des bicoins utilisent généralement le design arrondi pour les faces avant et arrière et une légèrement offset pour les 2 faces latérales. Les très petites tailles (micro coinceurs) sont souvent droits avec un offset prononcé.

    231444

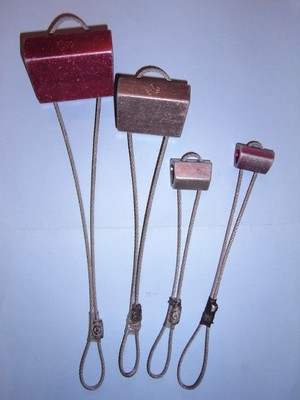

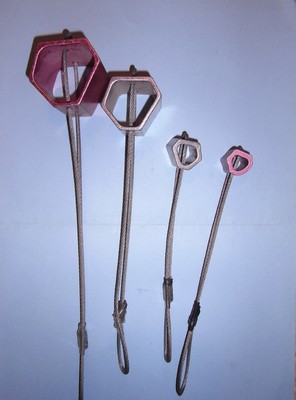

    Excentriques

    La forme de la tête permet un verrouillage par pivotement et donc l’utilisation dans des fissures à bords relativement parallèles.

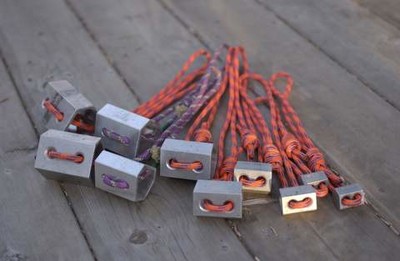

    Les premiers Excentriques avaient une forme simple avec des faces plates. Certains modèles actuels sont plus ronds avec des faces concaves et convexes.

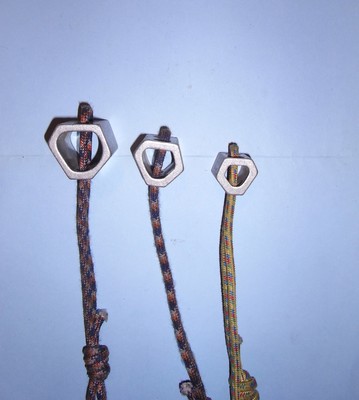

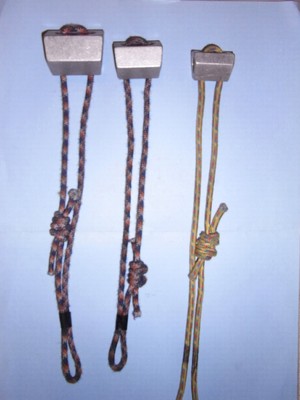

    Les premiers coinceurs excentriques étaient vendus sans sangles ou câbles. Le grimpeur confectionne lui-même un anneau de cordelette placé à demeure dans le coinceur (utiliser de préférence de la dyneema avec un nœud de pêcheur triple).

    231417
    231419

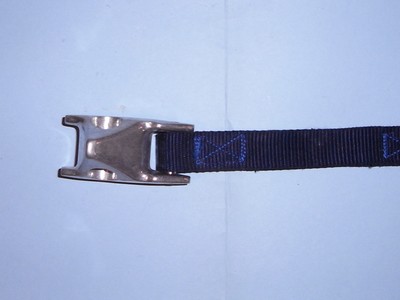

    Excentriques sur sangles
    Excentriques sur sangles

    Actuellement, les excentriques sont souvent montés avec un câble ou une sangle. C’est plus cher. Le câble permet de placer le coinceur au-dessus de soi bras tendu mais le verrouillage par pivotement est moins efficace. Hormis le poids, la sangle montée par le fabriquant n’a guère d’avantage à comparer de l’anneau de cordelette confectionné soi-même.

    231408

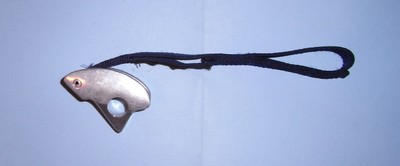

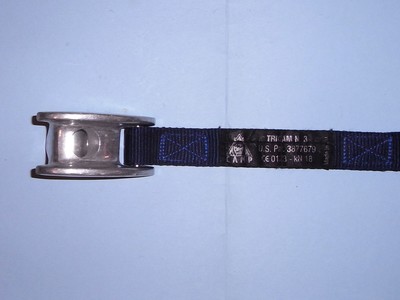

    Tricam

    Un modèle astucieux de Camp d’une redoutable efficacité dans les trous en rocher dur. Leur placement avec une seule main nécessite une certaine habitude. Le blocage est assuré par le pivotement de la tête. Ils peuvent donc être utilisés dans les fissures à bords parallèles.

    231409
    231410

    Matière

    Aluminium

    La plupart des coinceurs sont réalisés à partir d'alliage d'aluminium (6061-T6, 7075-T6).

    Autres Alliages

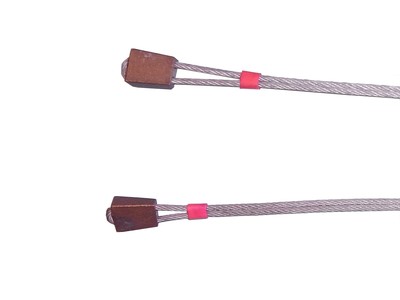

    Les alliages de laiton, de bronze ou de fer&cuivre permettent d’obtenir des métaux plus malléables (laiton) ou plus résistants (bronze et fer&cuivre) que l’aluminium. Avec les alliages « malléables », la forme du coinceur « s’adapte » à la forme de la fissure lors de la chute et améliore donc la tenue du coinceur. Ces différents alliages sont utilisés pour les très petites tailles (micro coinceurs) et/ou les offsets. Les alliages plus résistants sont généralement utilisés pour les roches très dures/résistantes (granite). Les alliages malléables sont utilisés pour les roches moins résistantes (grès/calcaire)

    La couleur du coinceur donne une indication de la matière.

    231430
    231427
    231431

    Liaison avec le mousqueton

    Trois systèmes permettent de relier la tête métallique du coinceur au mousqueton : câble, anneau cousu, anneau confectionné.

    Câble

    Les câblés et certains excentriques sont montés avec des câbles. Il en existe 3 modèles :

    • 1 câble boucle. Le modèle classique, adapté aux tailles moyennes et grandes (photo DMM). La boucle permet de se dépanner pour cravater les rivets (photo) ou de passer dans la tête des pitons lorsqu’une sangle ne peut pas passer (photo). Attention, la résistance est diminuée.
    • 2 brins soudés. Modèle moins classique augmentant la résistance des petites tailles.

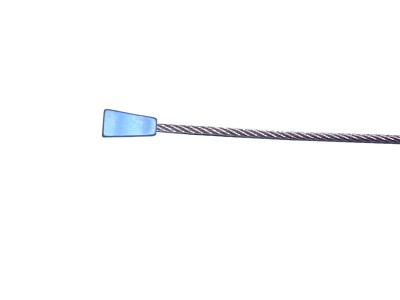

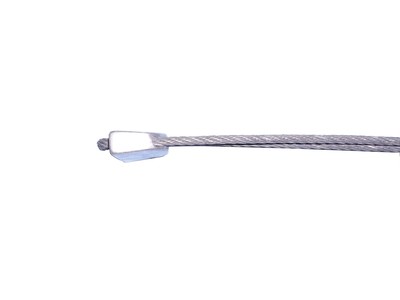

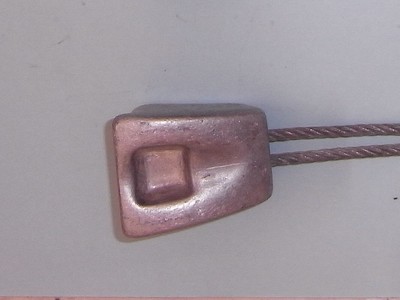

    • 1 brin soudé. C’est le plus léger mais la forme très carrée de la tête réduit la variété des placements.
    1 câble boucle
    1 câble boucle

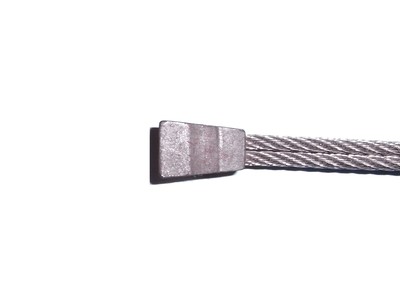

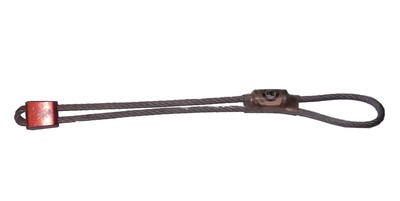

    2 brins soudés
    2 brins soudés
    231434

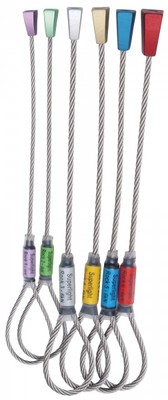

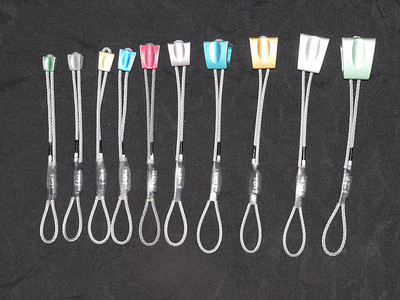

    Superlight Rocks de Wild Country
    Superlight Rocks de Wild Country

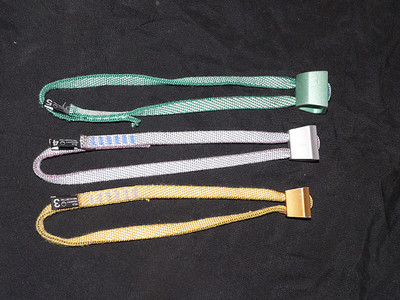

    Anneau cousu

    Les excentriques sont souvent montés par le fabricant avec des anneaux cousus en dyneema. C’est plus légers que l’anneau confectionné soi-même mais moins durable que le câble. Pour changer l’anneau, il faudra renvoyer le coinceur dans un atelier équipé pour coudre de la dyneema.

    Anneau confectionné

    En cordelette ou en sangle, l'anneau confectionné par le grimpeur était la norme pour les premiers coinceurs et c’est toujours le cas de certains excentriques.
    Un anneau de cordelette dyneema fermé par un double pécheur est probablement la meilleure solution. L’anneau confectionné soi-même est plus lourd et moins résistant que la sangle cousu du fabriquant. Néanmoins, c’est moins cher et permet de changer soi-même l’anneau lorsqu’il est usé.

    Couleur

    La plupart des marques utilisent des couleurs pour différencier les tailles. La couleur sur la tête du coinceur disparaît à l’usage. La couleur sur le petit anneau fermant la boucle est généralement plus durable.

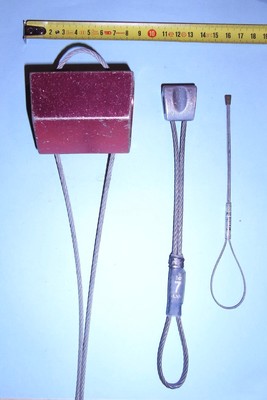

    Taille

    Les tailles dépendent de la forme et du fabriquant. Néanmoins, il est possible de dégager quelques grandes lignes :

    231435

    Très petites tailles

    Les anglo-saxons utilisant le terme de micro nuts, on pourra utiliser le terme de micro coinceur en français. La taille est de l’ordre du millimètre : inférieure à l’épaisseur du petit doigt. Ils sont généralement réservés à l’artif. Étant donné la faible taille de ces micro coinceurs et la faible surface de contact avec le rocher (un HB 0 mesure 4×7×2,5 mm), la résistance est faible. Elle est marginale en tant que protection de chute mais suffisante pour permettre la progression en artif. Ils sont souvent en alliage avec les 2 brins de câbles soudés dans le coinceur.

    Petites tailles et taille moyennes

    La taille est de l’ordre de grandeurs d’une phalange (0,5 cm à 2-3 cm). Ils sont utilisés en artif et en libre. Si le coinceur est bien placé, la résistance est suffisante pour arrêter une chute raisonnable. Il s’agit généralement de bicoins, en aluminium avec un câble faisant une boucle.

    Grandes tailles

    La taille est de l’ordre de grandeurs de plusieurs phalanges, jusqu'à la taille du poing et au-delà. Il s’agit généralement d’excentriques en aluminium. Suivant les fabricants, l’excentrique peut être nu (donc devant être équipé d’un anneau de cordelette ou de sangle), avec une sangle ou un câble. Si le coinceur est bien placé, la résistance est suffisante pour arrêter une chute raisonnable. Le poids peut devenir important pour les grandes tailles mais reste raisonnable comparé à des coinceurs mécaniques.

    Correspondance des tailles et couleurs entre fabricants

    Il n'existe pas de standardisation des tailles et des couleurs entre les différents fabricants.
    Voici un tableau récapitulatif (non exhaustif):

    569664

    Facilité de placement et d’enlèvement

    C’est bien évidemment un paramètre essentiel, non seulement quand le second enlève le coinceur, mais également quand le leader place le coinceur et que celui-ci se coince prématurément avant d’être dans la bonne position. On peut dégager quelques règles générales :

    • La forme droite s’enlève plus facilement que les formes arrondies et les formes plus complexes (ex DMM Wallnuts).
    • Les formes complexes avec rainures ou encoches facilitent le décoincement en poussant avec un décoinceur.
    • Un câble rigide et ne coulissant pas dans la tête du coinceur facilite l’enlèvement lorsque l'on bouge le coinceur à la main.

    Résistance

    La résistance est variable suivant la taille, l’alliage, le type de câble. Elle peut aller de 200 kg pour un micro nut d’artif à 1500 kg pour des excentriques montés sur câble ou sangle. Attention, les résistances indiquées par les fabricants ne sont que les valeurs de résistances du câble. La résistance d’une protection dépendra avant tout de la qualité de son placement et de la résistance du rocher. La résistance du rocher est un paramètre d’autant plus critique que la taille du coinceur est faible.

    Précautions d'utilisation

    • Bien que la tentation soit grande, il faut veiller à ne pas sortir un coinceur de son logement en tirant son câble vers le haut, sous peine d'abimer à force le câble. De plus cette méthode d'extraction tend à tordre les câbles, ce qui rend plus compliqué la pose du coinceur. Prendre l'habitude d'utiliser le décoinceur si le câblé est bien verrouillé dans la fissure.
    • Suite à une grosse chute, vérifier le corps du coinceur ainsi que son câble. Pas la peine d'attendre l'apparition de fissures de fatigue : un câblé qui paraît particulièrement mâché doit être mis au rebut.
    • À l'instar d'une protection sur becquet, un coinceur a tendance à se faire sortir de sa fissure par le tirage de la corde. N'hésitez pas à utiliser soit une sangle moyenne à longue (60/120 cm) pour un effet découplage, soit à "plomber" le mousqueton du coinceur en y accrochant du poids, soit en posant un second coinceur qui va contrarier l'extraction vers le haut du premier coinceur.

    Quels coinceurs prendre ?

    Des stoppers en aluminium constituent la base du rack : Wallnut DMM (ou équivalent) #3, #4, #5, #6, #7, #8

    Les petites tailles sont complétées :

    • Pour les roches dures (granite), par des coinceurs en bronze ou en fer&cuivre, plus résistants : Black Diamond Micro Stoppers (#4, #5, #6).
    • Pour les roches moins dures (calcaires, grès), par des coinceurs en laiton, plus malléables :

    Les tailles plus petites sont inutiles. Étant données leurs faibles résistances, il est préférable de planter une bonne lame.

    Les grandes tailles seront complétés par des excentriques : Black Diamond Wired Hexentrics (ou équivalent Camp Carvex cable) #5, #6

    Poids du jeu : 350 g

    Les fabricants

    Les fabricants français sont quasi inexistants de ce marché. Les anglo-saxons auront la gamme la plus variée, notamment dans les petites tailles en alliages spécifiques.

    Black Diamond : Stoppers, Micro Stoppers, Wired Hexentrics
    Camp : Pronuts, Bolo, Carvex dyneema, Carvex cable, Tricam
    Cassin : Halfmoon, blend
    DMM : Alloy Offsets, HB Brass Offsets, I.M.P.s, Micro Wallnuts, Peenuts, Wallnuts
    Kong : Chocks
    MetoliusMetolius : Astro Nut, Curved Nut, Curve Hex, Curve Hex Alpine
    Omega Pacific : Tri-Nuts, Wedgies Nut
    Trango : Chock Stones
    Rock Empire : alu-nuts, brass-chocks, granite, vector
    Simond: Camerock
    Tom Frost : Sentinel Nuts
    Wild country : Mini Rocks, New Rocks, Rockcentrics, Superlight Rocks

    Fabricants produisant en France

    Liens

    http://www.supertopo.com/reviews/gear.php
