Cordes et cordelettes

La théorie

Les différents type de cordes - normes européennes

Les cordes dynamiques EN 892

Ces cordes ont un grand allongement leur permettant d'absorber beaucoup d'énergie. Elles servent à arrêter des chutes dynamiques jusqu'à un facteur 2. Elles sont principalement utilisées en alpinisme, escalade et randonnée.
Le référentiel normatif est la norme EN 892 Janvier 2005 Équipement d'alpinisme et d'escalade - Cordes dynamiques.

Corde à simple

La corde à simple est utilisée sur un seul brin.

Corde à double

La corde à double est une corde formée de 2 brins. Le grimpeur s’encorde sur les 2 brins mais il peut ne mousquetonner qu’un brin à la fois pour limiter le tirage et la force de choc.

Corde jumelée

La corde jumelée est une corde formée de 2 brins. Le grimpeur s’encorde sur les 2 brins mais il doit mousquetonner les 2 brins à la fois.

Les cordes semi-statiques EN 1891

Ces cordes sont souvent appelées, à tort, cordes statiques. Elles ont un allongement et une capacité à absorber l'énergie plus faible que les cordes dynamiques. Elles permettent d'arrêter des chutes de facteur 1 => si on s'encorde sur une corde semi-statique il ne faut pas monter au-dessus du point d'ancrage de la corde.
Ces cordes servent en spéléologie, secours, travaux acrobatiques et plus généralement pour accéder à un endroit en remontant ou descendant le long d'une corde.
Le référentiel normatif est la norme EN 1891 Août 1998 Cordes tressées gainées à faible coefficient d'allongement.

Type A

Ces cordes conviennent aux usages définis ci-dessus.

Type B

Ces cordes ont un diamètre et une résistance plus faibles que les cordes de type A.

Les cordes/cordelettes statiques EN 564

Les cordes statiques s'allongent peu et n'absorbent pas d'énergie. Elles servent à tenir une charge en statique mais pas à arrêter une chute dynamique. Le référentiel normatif est la norme EN 564 Mars 2007 Équipement d'alpinisme et d'escalade - Cordelette. Selon la norme, la cordelette est une corde constituée d'une âme et d'une gaine ayant un diamètre de 4 à 8 mm, destinée à supporter des efforts, mais pas à absorber de l’énergie.

Les cordes et cordelettes en Kevlar ou Dyneema rentrent dans ces catégories.

Les différentes caractéristiques d'une corde

Caractéristiques dynamiques - chute

Chute normalisée
Afin d'évaluer des cordes, on utilise des chutes normalisées dont les caractéristiques (facteur de chute, poids, nombre de brins) dépendent du type de corde (simple, à double, jumelé, semi-statique A, semi-statique B).

Les cordes à simple et jumelées sont testées avec un poids de 80kg correspondant au poids d'un grimpeur avec son matériel. Le facteur de chute est de 1,77 correspondant à une valeur quasi maximale. Les cordes à double sont testées sur un seul brin avec un poids de 55kg.

Nombre de chutes
C'est le nombre de chutes supportées par la corde avant rupture.

Force de choc maximale
Voir l'article Force de choc maximale
La force de choc maximale de 12kN est la force maximum acceptable par le corps humain.

Allongement dynamique
Il s'agit de la mesure de l’allongement de la corde lors de la première chute.

Corde Norme Type Facteur masse brin Nombre de Force de choc Allongement dynamique
EN de corde de chute kg chutes minimum maximale kN maximale %
Dynamique 892 Simple 1,77 80 1 5 12 40
Dynamique 892 Double 1,77 55 1 5 8 40
Dynamique 892 Jumelée 1,77 80 2 12 12 40

Semi-statique 1891 A 1 100 1 5 6
Semi-statique 1891 B 1 80 1 5 6

Caractéristiques statiques

Résistance statique
C'est la valeur de force à la rupture lorsque la corde est soumise à une traction lente sur la corde. La rupture doit se produire entre les points d'attache.

Résistance statique au nœud en huit
La corde semi-statique EN 1891 doit résister à une charge appliquée pendant 3 minutes sur un nœud en huit à l'extrémité de la corde.

Allongement statique
C'est l'allongement de la corde suivant un protocole précis de mise en charge. Cordes semi-statiques EN 1891 : masse de 50kg pendant 5min, puis masse de 150kg pendant 5min. Cordes dynamiques EN 892 : masse de 80kg par cycle.

Corde Norme Type Résistance Statique Résistance Statique Allongement
EN de corde minimum kN minimum au nœud kN statique max %
Cordelettes statiques 564 4mm 3,2
Cordelettes statiques 564 5mm 5,0
Cordelettes statiques 564 6 mm 7,2
Cordelettes statiques 564 7mm 9,8
Cordelettes statiques 564 8 mm 12,8

Semi-statique 1891 A 22 15 5
Semi-statique 1891 B 18 12 5

Dynamique 892 Simple 8
Dynamique 892 Double 10
Dynamique 892 Jumelée 10 (2 brins)

Autres caractéristiques

Diamètre

Poids

Glissement de la gaine - effet chaussette

Il caractérise l'effet de «chaussette» du glissement de la gaine sur l’âme. L'effet chaussette entraine un vieillissement rapide de la gaine dans les parties molles ayant glissé ainsi qu'un risque de blocage dans le système d'assurage. Ce glissement doit être inférieur à 2%.
Si la gaine glisse en bout de corde, il est possible de couper l'extrémité de la corde, de tirer le surplus de gaine et de recouper en soudant l'extrémité de la corde.

Souplesse au nœud

Ce test caractérise la souplesse de la corde. Si la corde est trop rigide, les nœuds peuvent rester lâches et peuvent, dans certains cas, se défaire de manière intempestive.

Nombre de fuseaux

C'est le nombre de groupes de fils qui constituent la gaine de la corde : 32, 40 ou 48 fuseaux pour les cordes de montagne.
À diamètre équivalent, un nombre de fuseaux élevé signifiera qu'il y a plus de groupes de fils plus fins. La corde est plus lisse, l'épaisseur de la gaine est plus fine et donc la proportion de l'âme plus importante. Un nombre de fuseaux plus faible signifiera plus de gaine et moins d'âme.
Les caractéristiques dynamiques d'une corde sont données essentiellement par l'âme. La résistance à l'abrasion (frottement) est donnée par la gaine.
En conséquence, un nombre de fuseaux important signifiera une bonne caractéristique dynamique mais une moins bonne résistance à l'abrasion. Un nombre de fuseaux faible signifiera l'inverse avec une corde plus rugueuse, résistante à l'abrasion mais ayant de moins bonnes capacités d'absorption dynamique. On privilégiera une corde à simple en 48 fuseaux pour l'escalade sportive en tête (chutes répétées) et une corde à 32 fuseaux pour les moulinettes en SAE.

Marquage réglementaire des différents types de cordes

Traçabilité

Retrait à l’eau

C'est le retrait d'une corde semi-statique, EN 1891, plongée dans de l’eau, entre 10°C et 20°C, pendant 24h, avant sa première utilisation.

Traitement

Les cordes utilisés en neige/glace/mixte sont traitées avec un composé chimique hydrophobe permettant d'éviter que la corde ne se gorge trop d'eau par conditions humides. Malheureusement, il n'existe pas de test normalisé permettant d'évaluer l'efficacité de ce traitement et encore moins sa pérennité dans le temps.

Marquage du milieu

Pour améliorer la sécurité des rappels et des moulinettes, il est intéressant d'avoir une marque en milieu de corde. Différents systèmes de marquage sont utilisés :
- Changement de couleur (corde à double et corde jumelée).
- Changement de dessin
- Marquage indélébile noir (corde à simple).
Si votre corde n'a pas de marquage d'origine, vous pouvez le réaliser vous même avec un marqueur pour corde.

Durabilité des cordes

Vieillissement photo-chimique

Abrasion

Chute

Les matériaux

http://www.camptocamp.org/articles/270125/fr/les-materiaux-des-cordes-cordelettes-et-sangles

Comment choisir une corde

En pratique

Les cordes dynamiques

Cordes à simple

Ces cordes sont utilisées principalement en couenne, mais également en grandes voies sportives, en artif et pour certaines courses d'alpinisme. Elles ont un diamètre généralement important (aux environs de 9-10 mm) et obligent à mousquetonner un brin unique, contrairement aux cordes à double. La longueur "standard" pour la couenne est de 70 m.

Elles sont symbolisées par un 1.

Cordes à double

Ces cordes, également appelées "cordes de rappel", sont utilisées en terrain d'aventure, en alpinisme et dans certaines grandes voies sportives.
Les longueurs les plus courantes sont 100 et 120 m, en un ou deux brins. Leur diamètre est moindre que celui des cordes à simple (aux environs de 8-9mm) Le grimpeur, encordé avec 2 brins, peut mousquetonner soit un seul brin, soit les deux.
Elles présentent également l'avantage de permettre de grimper en flèche (3 personnes, 1 leader et 2 seconds, avec changement de leader).
Clipper un seul brin permet de limiter la force de choc reçue par les protections (friends, stoppers, sangles sur becquets...) en cas de chute et, si le grimpeur gère correctement sa corde, de réduire le tirage.
Elles apportent également une sécurité supplémentaire, puisque si un des brins venait à être endommagé, l'autre permettrait de continuer ou de faire une réchappe.
Enfin, le rappel peut se faire sur une longueur plus grande (50 m dans le cas de 100 m de corde à double contre 35 m dans le cas d'un brin de 70 m de corde à simple).

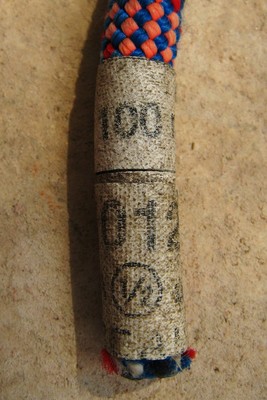

Leur marquage consiste en 1/2 encerclé.

Gestion

Points aléatoires (pitons, coinceur, friend, broches)

Il est indispensable :
- de séparer les brins pour diminuer la force de choc en ne mousquetonnant qu'un seul brin sur chaque point. La force de choc sur le point est beaucoup plus faible avec un seul brin qu'avec les deux brins.
- de réduire les frottements pour augmenter la longueur de corde absorbant l'énergie de la chute. Cela permet de réduire le facteur de chute et donc de diminuer la force de choc exercée sur le point. Pour cela, il faudra gérer intelligemment le mousquetonnage alternatif en évitant les croisements de cordes et en limitant les angles, notamment en rallongeant les points avec des anneaux.

Points solides (goujon, scellement)

Un mousquetonnage des deux brins de la corde à double facilite la vie de l'assureur, pour donner du mou d'une part, mais également en cas de chute en augmentant les frottements dans le système d'assurage. Il permet également de moins solliciter les brins de corde en cas de chutes répétées. Mais il augmente la force de choc sur le grimpeur.
Un mousquetonnage alternatif bien géré permet de réduire le tirage.
Une gestion optimum de sa corde consiste à faire un compromis. En grande voie sportive avec des points solides généralement dans l'axe, il est préférable de mousquetonner les 2 brins ensemble. On rallongera les points avec des anneaux pour limiter le tirage. On peut ponctuellement séparer les 2 brins pour limiter le tirage dans des situations particulières (tirage, point décalé, grande longueur, corde tendue, enchaînement de longueur).

Cordes jumelées

Ces cordes de diamètre très fin (7,5-8 mm) ne sont pas à mettre entre les mains de tous les grimpeurs.
Elles sont parfois utilisées en alpinisme ou en grande voie, mais leur principal inconvénient est qu'il faut obligatoirement clipper les 2 brins en même temps, les brins ne pouvant résister individuellement à une chute.
Leur principal avantage réside dans leur faible poids.

Les cordes semi-statiques

Les cordelettes

Elles servent à :
* changer des anneaux de cordelette sur des rappels;
* confectionner des nœuds autobloquants;

• attacher du matériel;
• cravater des pitons.

On en trouve de différents diamètres, de 2mm à 7mm. Les plus fines ne peuvent entrer dans la chaîne d'assurage. En revanche, il est tout à fait envisageable de faire un anneau de "7mm" pour cravater un becquet, faire une dégaine-rallonge...

Cordelette de hissage et de rappel

Traîner son sac à dos dans une voie est parfois embêtant, surtout lorsque celle-ci est difficile. Pour remédier à cela, certain emportent une cordelette afin de hisser le sac.
Le leader monte avec une des extrémités de la cordelette attachée à son baudrier, l'autre étant reliée au sac, lui-même mousquetonné au relais. Lorsqu'il arrive au relais, il hisse le sac, puis fait monter son second. C'est une méthode parmi d'autres, et certains préfèreront l'utilisation du crochet fifi par exemple, pour pouvoir monter le sac après avoir fait monter le leader.
Le hissage du sac nécessite au moins deux autobloquants (ficellou, basic, jumar...)

Si elle est assez longue, cette cordelette permet de n'emporter qu'une corde à simple dans la voie et de tirer un rappel sur un brin.

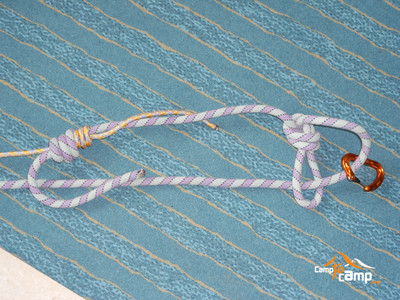

Raboutage des cordes avec nœud sur la corde

Cette technique présente l'inconvénient d'augmenter sensiblement les frottements. Pour des rappels longs, décentrés ou ayant beaucoup de frottement, il est préférable d'utiliser un mousqueton
* passer une partie du brin de corde à simple dans le maillon
* faire une queue de vache avec le brin court
* passer le brin long dans la boucle de la queue de vache
* rabouter le brin court et la cordelette avec un pêcheur double

• descendre sur le brin de corde à simple (ATTENTION: descente sur un seul brin, les systèmes de freinage et de blocage doivent donc être adaptés)
• rappeler la corde en tirant sur le brin de cordelette

Raboutage des cordes avec mousqueton sur la corde

Les fabricants & marques

Béal :
Cousin Trestec :
Edelrid  :
Edelweiss : filiale de Béal
Mammut  :
Millet : fabriqué par Coussin Trestec
New England Ropes :
Petzl : fabriqué par Béal
PMI Rope :
Singing Rock :
Sterling Rope :
Simond : fabriqué par ?
Tendon :

Fabriquants produisant en France

Cordes dynamiques (EN 892) à double

Le tableau google ci-dessous donne les caractéristiques fournisseurs des cordes à double
https://spreadsheets.google.com/ccc?key=0AsIMx4yUBkjZdFBqbnZQTi1fNEJ6dFR2Sl8xMzB1bFE&hl=fr#gid=0

Webographie et bibliographie

Un article sur les cordes fines (8,9 à 9,2mm) sur le blog de JMChenevier : http://climbandride.blogspot.com/2011/04/cordes-ultrafines-une-bonne-idee-pour.html?spref=fb
