L'objectif de cet article est de présenter des résultats d'essais de rupture d'anneaux de cordelette passés directement dans des plaquettes pour évaluer la perte de résistance due à cette configuration.
Conditions des essais

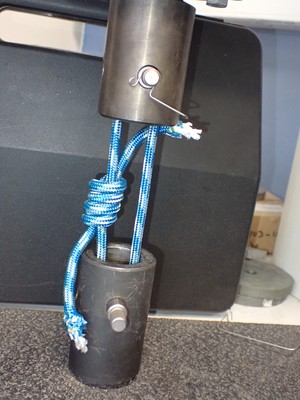

- les essais ont été réalisés avec 2 cordelettes de diamètre 6 mm et 7 mm respectant la norme EN564.
- les anneaux ont été réalisés avec des doubles nœuds de pêcheur
- un essai de référence a été réalisé avec des axes de diamètre 10 mm

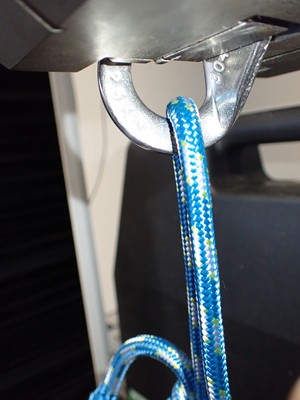

- les essais de traction ont été réalisés en quasi-statique avec une vitesse de traverse de 100 mm/min. (la vitesse de déformation n'est donc pas constante, entre les anneaux qui ne sont pas exactement de même longueur)
- les nœuds n'ont pas été pré-serrés fortement avant l'essai, et provoquent une différence de comportement entre les 2 brins cela peut engendrer un léger coulissement de la cordelette sur la plaquette et provoquer des dispersions au niveau des résultats (un seul test par configuration a été réalisé). Ce coulissement génère une dissymétrie de comportement si la plaquette (obtenue par emboutissage-pliage) n'est pas symétrique aux niveau des arêtes "vives".
Plaquettes testées

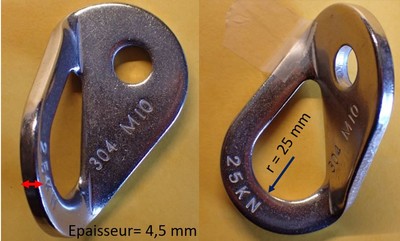

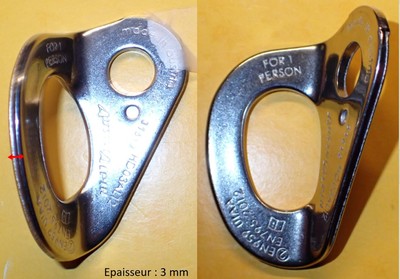

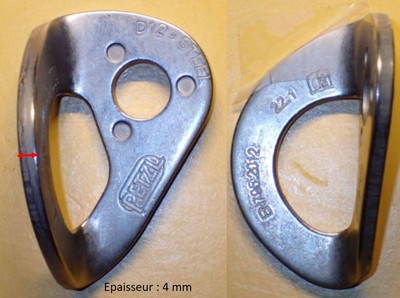

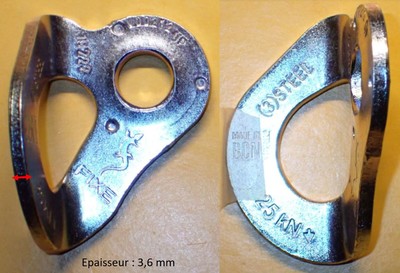

Quatre plaquettes récentes ont été testées, bien que de formes assez proches elles ont des épaisseurs (Ep.) de tôle différentes qui varient de 4,5 à 3 mm et des arêtes assez proches sauf pour la plaquette #1 qui dispose d'un arrondi assez prononcé.

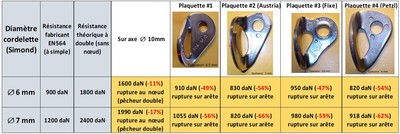

Résultats
Interprétation statique-dynamique (choc sur chute)
Il est toujours délicat d'interpréter un résultat de résistance issue d'un essai quasi statique pour en extrapoler le résultat sur un choc. Les phénomènes en jeu ne sont pas les mêmes, l'effet viscosité et dissipation thermique notamment ne sont pas pris en compte en quasi statique. Ceci dit, rien n'empêche de faire un raisonnement énergétique pour estimer l'ordre de grandeur de la hauteur de chute pour une masse de 100 kg que pourrait encaisser cet anneau. La longueur de l'anneau n'a malheureusement pas été mesuré pour cet essai (calcul du facteur de chute impossible donc), mais il est compatible avec une longueur d'anneau reliant deux plaquettes de relai.

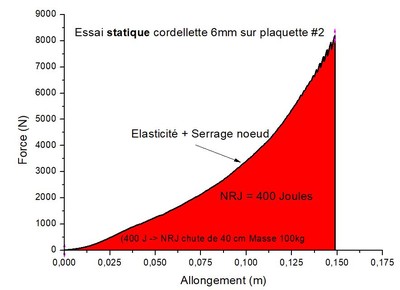

L'énergie de déformation + glissement/serrage nœud lors de l'essai, est de 400 Joules et correspond à une chute de 40 cm d'une masse de 100 kg (tout autres phénomènes négligés).
